Hướng dẫn cách lắp đặt camera có dây chi tiết nhất

Camera có dây với tính ổn định cao, sử dụng được cùng lúc nhiều mắt cam, tính linh hoạt và ứng dụng cho các khu vực cần lắp đặt camera như trung tâm thương mại, nhà xưởng, chung cư. Nhưng để camera có dây có thể hoạt động và làm việc tốt thì quá trình lắp đặt cũng đóng vai trò rất quan trọng. Với nhiều năm kinh nghiệm trong lĩnh vực an toàn an ninh, hôm nay SeaZen Tech sẽ hướng dẫn bạn cách lắp đặt camera có dây chuẩn chỉnh nhất.

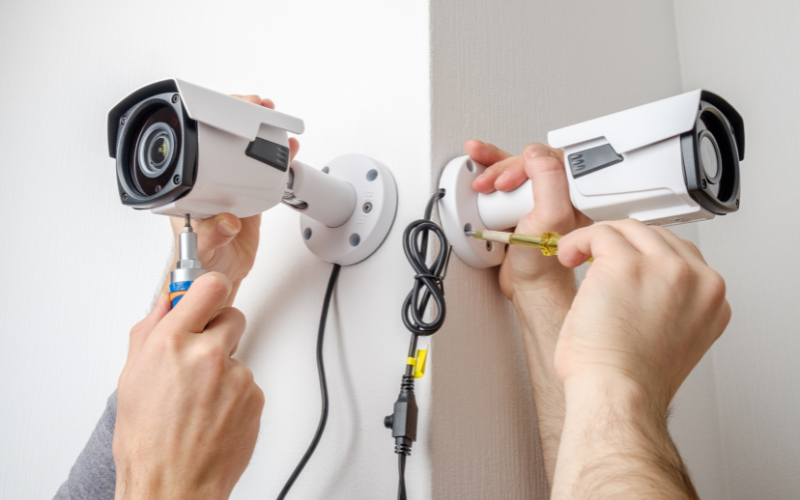

Hình 1. Hướng dẫn cách lắp đặt camera có dây chi tiết

Camera có dây là gì?

Camera có dây là một hệ thống giám sát với các thiết bị đầy đủ bao gồm:

- Các mặt camera.

- Đầu ghi hình.

- Ổ cứng.

- Tên miền.

- Hosting.

- Màn hình.

- Dây cáp.

Tín hiệu thu được từ các mắt camera có dây sẽ được chuyển qua dây cáp đồng trục để về đầu ghi hình và đầu ghi hình sẽ xử lý hình ảnh để gửi qua màn hình theo dõi, lưu trữ dữ liệu trong ổ cứng, thông qua thiết bị router có kết nối internet để chuyển đến các thiết bị khác như máy tính, điện thoại di động, máy tính bảng đã cài đặt phần mềm chuyên dụng.

Camera quan sát là một thiết bị giám sát an ninh giúp bạn trông coi và bảo vệ các khu vực quan trọng. Nhờ vào tính hoạt động ổn định của mình mà camera có dây thường được sử dụng cho các công ty, doanh nghiệp, nhà máy, xí nghiệp để theo dõi, kiểm soát hoạt động, ghi nhận sai phạm của công nhân viên.

So sánh sự khác nhau giữa camera có dây và camera không dây

Phân loại camera có dây

Theo vị trí lắp đặt

Hiện nay có 2 loại dòng camera có dây sử dụng trong nhà hoặc ngoài trời.

Camera có dây sử dụng trong nhà: có kết cấu hình bán cầu, tầm quan sát chỉ từ 20 mét trở xuống, không có khả năng chống nước hay các tác động của thời tiết. Được trang bị thêm tia hồng ngoại để dễ dàng quan sát về đêm.

Camera có dây sử dụng ngoài trời: được thiết kế dạng hình thân trụ là chủ yếu, tầm quan sát có thể từ vài chục lên đến cả trăm mét (dòng camera PTZ), có khả năng chống nước, chịu được các tác động từ thời tiết, chống bám bụi. Có tia hồng ngoại để quan sát vào ban đêm với khả năng chống chói sáng và chống nhiễu,...

Theo công nghệ

Về mặt công nghệ, camera có dây được chia làm 2 loại: Camera Analog (tín hiệu tương tự) và Camera IP (tín hiệu số).

Camera Analog

Camera Analog là loại camera ghi lại hình ảnh bằng chip cảm biến CCD. Những hình ảnh này được chuyển đổi thành tín hiệu Analog và được chuyển đến đầu ghi hình DVR (Digital Video Record) thông qua cáp đồng trục. Đầu ghi hình DVR chuyển đổi tín hiệu Analog đó thành tín hiệu số rồi lưu trữ trên ổ cứng, đồng thời xuất hình ảnh lên tivi, máy tính, điện thoại, hoặc máy tính bảng để bạn theo dõi.

Camera IP có dây

Camera IP có dây là loại camera có hình ảnh được số hóa, xử lý và mã hóa từ bên trong camera. Sau đó, những tín hiệu ảnh số này được truyền tải thông qua cáp mạng LAN đến máy tính, màn hình tivi, hoặc thiết bị lưu trữ tín hiệu số như đầu ghi hình IP (NVR).

Ưu điểm của camera IP có dây là chúng ta có thể xem hình ảnh trực tiếp qua điện thoại, máy tính mà không cần phải qua một đầu ghi hình. Mỗi camera IP được cấp một địa chỉ IP riêng (giống như địa chỉ IP của máy tính). Các thiết bị kết nối chỉ cần biết địa chỉ IP này là hoàn toàn có thể xem được hình ảnh truyền từ camera.

Hình 2. Phân loại các loại camera có dây

Hướng dẫn lắp đặt camera có dây chi tiết nhất

Trước khi tiếp hành lắp đặt camera có dây bạn cần chuẩn bị đầy đủ các thiết bị để quá trình lắp đặt được diễn ra nhanh chóng và suôn sẻ.

Chuẩn bị các thiết bị chính:

Camera: lựa chọn loại camera phù hợp với nhu cầu và mục đích sử dụng của bạn.

Đầu ghi: phù hợp với chuẩn camera mà bạn chọn với số lượng ít nhất phải bằng số lượng mắt camera trong hệ thống.

Ổ cứng: loại có thời gian lưu trữ phù hợp, loại ổ cứng được sử dụng phổ biến và được các đơn vị lắp đặt camera khuyên dùng là Seagate Skyhawk hoặc Western Digital WD Purple (có hiệu năng gấp 3 lần so với ổ cứng máy tính thông thường).

Màn hình: sử dụng các màn hình quan sát có hỗ trợ cổng HDMI để kết nối dây HDMI với màn hình tivi hoặc laptop.

Thiết bị vật tư phụ cần thiết:

Bộ nguồn (adaptor) cho camera: bao nhiêu mắt camera sẽ tương ứng với bấy nhiêu bộ nguồn. Lựa chọn bộ nguồn thích hợp cho camera dựa theo thông số kỹ thuật ghi trên camera (Nguồn 12V 1A; 12V 1.5A; 12V 2A).

Bộ nguồn (adaptor) cho đầu ghi: sẽ đi kèm khi mua.

Chuột: điều khiển đầu ghi được dễ dàng, nhanh chóng hơn.

Dây nguồn 12V: kích thước chiều dài dựa trên khoảng cách các mắt camera tới thiết bị đầu ghi.

Dây cáp tín hiệu: dây cáp đồng trục nếu là hệ thống camera analog, và dây cáp mạng Cat5 nếu là hệ thống camera IP. Đối với hệ thống dây âm tường nên chọn cáp mạng Cat6 để đảm bảo tín hiện ổn định hơn.

Cáp HDMI (hoặc cáp VGA): nên chọn cáp HDMI thông dụng và ổn định hơn.

Các đầu Jack kết nối: hệ thống camera analog (BNC); hệ thống camera IP có dây (RJ45).

Hình 3. Chuẩn bị thiết bị, vật tư cần thiết

Dưới đây là các bước chi tiết hướng dẫn lắp đặt camera có dây:

Bước 1: Xác định vị trí lắp đặt

Việc chọn vị trí lắp đặt ảnh hưởng rất nhiều đến góc quan sát của camera vì vậy cần phải lắp đặt camera ở những vị trí tầm nhìn quan trọng và thoáng để hệ thống đi dây được dễ dàng đơn giản hơn.

Lắp đặt ở các vị trí cao cách đối tượng quan sát từ 5 - 10m, định tuyến cho camera đến hộp DVR đặt trong nhà, chọn các vị trí có mái hiện để lắp các camera ngoài nhà.

Bước 2: Chuẩn bị lắp đặt

Sau khi đã chọn được vị trí lắp đặt bạn có thể tiến hành khoan tường để luồn dây nguồn, dây cáp và bắt vít cho camera.

Bước 3: Chạy cáp đến từng vị phú lắp đặt camera và hộp DVR

Chạy cáp đến từng vị trí lắp đặt camera. Cần tránh để các khoanh dây quá dày đặc làm ảnh hưởng đến tính thẩm mỹ và gây khó khăn cho việc tháo rời, sửa chữa sau này.

Sau khi đã chạy dây cáp đến từng vị trí camera thì bạn sẽ đi dây cáp đến hộp DVR. Dùng băng keo, dây rút để dán, cố định chúng lên bức tường sao cho gọn trước khi nối vào hộp DVR.

Bước 4: Lắp đặt camera

Lắp đặt camera lên vị trí đã xác định. Cân chỉnh lại hướng quay, góc nhìn của camera sao cho hợp lý trước khi lắp đặt cố định.

Đối với những camera có khả năng tự xoay thì bạn có thể điều chỉnh từ xa thông qua thiết bị kết nối.

Bước 5: Kết nối các bộ phận với nhau

Kết nối với DVR : kết nối từng dây cáp với cổng riêng, kết nối với màn hình máy tính chỉ. Nên để một cổng USB đề phòng khi cần xuất file hình ảnh đã ghi một cách nhanh chóng.

Bước 6: Thiết lập giao diện người dùng

Tiến hành thiết lập mật khẩu, thời gian, hướng dẫn sử dụng của hệ thống camera trong nhà. Bạn cũng có thể để chế độ ghi hình theo ý muốn tùy thuộc vào chất lượng bản ghi và model của máy.

Hình 4. Các bước tiến hành lắp đặt camera có dây chi tiết

Để có thể có được một hệ thống quan sát bằng camera có dây hoạt động tốt bạn cần phải tuân thủ theo các bước lắp đặt camera có dây trên nhé. SeaZen Tech hy vọng bài viết trên có thể cho bạn thêm nhiều thông tin hữu ích mà bạn cần.
